Gare d’Obus de nettoyage EGRETIER

Nettoyage par obus la solution parfaite pour une hygiène irréprochable des lignes de transfert alimentaire

Nettoyage par obus / Nettoyage en place (CIP)

Nos lignes de transfert alimentaire sont équipées de systèmes de nettoyage de tuyauterie par obus de raclage puis de Nettoyage en Place (CIP).

Principe du raclage par obus

L’ensemble de la technologie de raclage est supervisé par un automate programmable qui prend en compte la détection et la vitesse de l’obus de raclage. Le pilotage est assuré par des vannes électropneumatiques dans un coffret inox. La dynamique de poussée est réalisée par de l’air comprimé ou bien de l’eau.

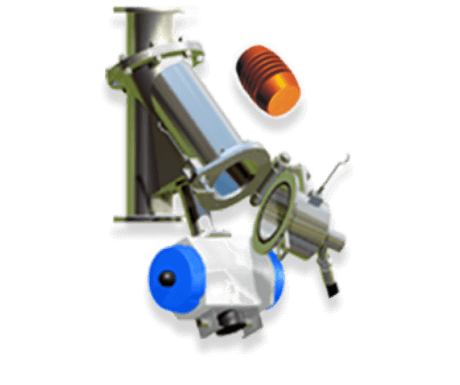

On utilise la vanne conique bidirectionnelle car elle est conçue pour recevoir une GARE D’OBUS sécurisée permettant le passage intégral soit du produit à transférer, soit de l’obus de raclage, et ce dans une sécurité totale.

Dans le cas du tir d’obus, une quantité définie d’air comprimé assure le départ de l’obus depuis sa gare, jusqu’au point d’arrivée, appelé vanne ARRET D’OBUS. Ensuite, une vanne GUILLOTINE située en aval de la vanne ARRET D’OBUS, ferme la voie de transfert pour permettre à l’obus de revenir automatiquement dans sa gare d’origine, par le même procédé pneumatique, assurant ainsi parfaitement la fonction de nettoyage dans un sens comme dans l’autre, et ce dans un laps de temps minimum.

De plus la vanne bidirectionnelle EGRETIER permet également de procéder au RACLAGE à plusieurs points de chute, et ce au moment souhaité par l’opérateur

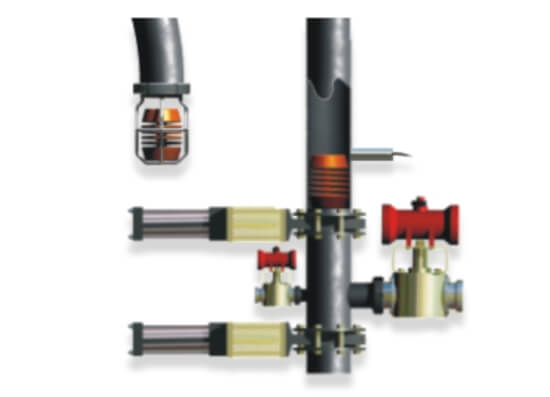

Arrêt d’obus mécanique ou automatique avec système de retour et programmation nettoyage en place.

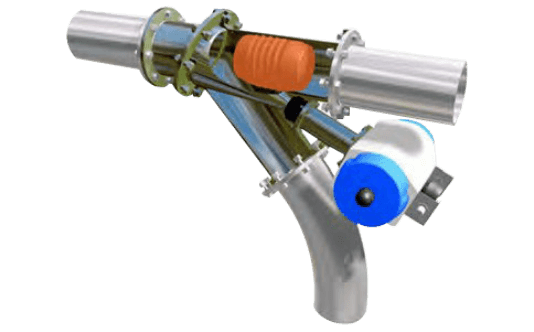

Vanne conique bi-directionnelle EGRETIER avec obus de nettoyage

Nettoyage en place (C.I.P.)

Ce système automatique de nettoyage des installations sans démontage est intégré à nos lignes de transfert ou aux silos de stockage lors de leur conception. Les cuves, tuyaux ou autres machines équipés sont lavés à l’aide d’un circuit d’eau parallèle. Nous pouvons permettre à l’opérateur de programmer différents cycles avec produits de lavage et de rinçage, selon le cahier des charges.

ANIMATION TRANSFERT ET RACLAGE PAR OBUS

Elle satisfait à toutes les exigences d’hygiène de l’industrie agroalimentaire.
Pour toutes demandes spécifiques, n’hésitez pas à nous contacter, nos équipes vous conseillent et vous accompagnent pour améliorer chaque jour votre productivité, votre capacité de développement et la qualité de vos productions en toute sécurité.
